#1 Sony Vaio PCG - 71211M - nie ładuje baterii

przez fifi88 • 8 stycznia 2015, 15:52
Sony Vaio PCG - 71211M
Płyta MBX-244
rev. 1.1

Sprawdzałem na 2 bateriach, system pokazuje komunikat ze nie widzi baterii.
Na płycie nie widać żadnych spalonych elementów.
Dioda od bateri miga.

Pomiary napięć na gnieździe baterii :

TP1212 - 0,02V
TP1213 - 3,3V
TP1214 - 0 GND
TP1215 - 0 GND
TP1216 - 3,3V
TP1217 - 0
TP1218 - 0 GND

Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez Google Adsense [BOT] • 8 stycznia 2015, 15:52

#2 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez Usunięty Użytkownik 402 • 8 stycznia 2015, 22:57
Pomiar kolega wykonał z podłączonym akumulatorem?
Czy bios był zaktualizowany do najnowszej wersji, czy w ogóle był aktualizowany?

#3 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez fifi88 • 8 stycznia 2015, 23:47
Pomiar bez podłączonego akumulatora.
Biosa nie ruszałem i nie sprawdzałem czy jest najnowszy(nie pomyślałem nawet o tym).

#4 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez Usunięty Użytkownik 402 • 8 stycznia 2015, 23:48
Kolega niech podłączy akumulator i wykona pomiar, potem podłączy zasilacz i wykona pomiar- jak dioda ładowania zaświeci się.

#5 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez fifi88 • 9 stycznia 2015, 11:37
Z podłączonym akumulatorem :

TP1212 - 0,01V
TP1213 - 0V
TP1214 - 0 GND
TP1215 - 0 GND
TP1216 - 0V
TP1217 - 0V
TP1218 - 0 GND

Z podłączonym akumulatorem i zasilaczem :

TP1212 - na początku bylo 0,3V a po chwili spadlo do 0,02V
TP1213 - 3,3V
TP1214 - 0 GND
TP1215 - 0,01 GND
TP1216 - 0,09V
TP1217 - 0
TP1218 - 0 GND

Na drugim akumulatorze świeższym (zamiennik) i zasilaczem :

TP1212 - 8V przy drugim pomiarze pokazuje 0,02V
TP1213 - 3,3V
TP1214 - 0 GND
TP1215 - 0,01 GND
TP1216 - 0V
TP1217 - 0
TP1218 - 0 GND

Na drugim akumulatorze świeższym (zamiennik) bez zasilacza :

TP1212 - Od 0,9V i cały czas spada do 0,16V
TP1213 - 0,09V
TP1214 - 0 GND
TP1215 - 0 GND
TP1216 - 0V
TP1217 - 0
TP1218 - 0 GND

#6 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez Usunięty Użytkownik 402 • 9 stycznia 2015, 14:40
Z pomiarów mogę sądzić iż twoje akumulatory są niesprawne- przynajmniej na takowe wyglądają.
Gdyby którykolwiek działał to jak by był podłączony do laptopa to powinno na złączu być napięcie zbliżone do tego z naklejki.

Kolejna sprawa to taka iż jak masz podłączony akumulator i wykonujesz pomiar w czasie podłączania wtyczki zasilania i pojawia się napięcie ładowania przez ten ułamek sekundy to też można sądzić że ładowanie jest sprawne.

#7 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez fifi88 • 9 stycznia 2015, 14:44
No ta świeższa bateria to zamiennik przyniesiona przez klienta z laptopem, twierdzi ze jest nowa. Ta druga oryginalna to moja ale faktycznie leżała u mnie dość długi czas.

Edit :
Zdobyłem sprawną baterie oryginalna działającą na 100%:

Pomiar bez zasilacza :

TP1212 - 12,35V
TP1213 - 3,23V
TP1214 - 0 GND
TP1215 - 0 GND
TP1216 - 0V
TP1217 - 0
TP1218 - 0 GND

Pomiar z zasilaczem :

TP1212 - 12,35V
TP1213 - 3,23V
TP1214 - 0 GND
TP1215 - 0,01 GND
TP1216 - 0V
TP1217 - 0
TP1218 - 0 GND
Dioda od zasilania miga pobór prądu zasilacza 0,02 A.

Bateria jest naładowana

Po częściowym rozładowaniu baterii w sprawnym laptopie, dioda tylko mruga zasilacz w dalszym ciągu pobiera 0,02A.
Napięcia przy podłączonym zasilaczu i częściowo rozładowanej baterii.
TP1212 - 12,12V
TP1213 - 3,26V
TP1214 - 0 GND
TP1215 - 0 GND
TP1216 - 0V
TP1217 - 0
TP1218 - 0 GND

Po włożeniu sprawnej baterii do sprawnego laptopa sony zasilacz pobiera ok 1A i dioda świeci nie miga.
Po włożeniu oryginalej lecz nie używanej długo baterii do sprawnego laptopa zasilacz pobiera na razie 0,1A i dioda również świeci nie miga.
Po włożeniu zamiennika baterii dostarczonej przez klienta do sprawnego laptopa zasilacz pobiera 0,03A i dioda świeci nie miga.

#8 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez Usunięty Użytkownik 402 • 9 stycznia 2015, 17:17
W pierwszym poście masz na TP1216 - 3,3V napięcie, w pozostałych pomiarach tego napięcia brak. Musiałbym zerknąć w schemat, ale nie mam teraz możliwości. Wieczorem to sprawdzę.

#9 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez fifi88 • 10 stycznia 2015, 11:38
Sprawdziłem ponownie, faktycznie bez baterii na TP1216 - 3,3V jest po włożeniu baterii napięcia nie ma.

#10 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez Usunięty Użytkownik 402 • 10 stycznia 2015, 14:14

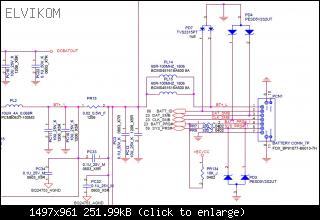

Użyłem schematu od MBX 215. Sprawdź czy pinout gniazda pasuje do twojej płyty. Wówczas będziemy mieli jakiś punkt pomiarowy z odnośnikiem do schematu.



[url=https://www.elvikom.pl/obrazki/_f/f_0024743.jpg]Obrazek[/url]

Podejrzałem twoje pomiary i spojrzałem na schemat. Z tego co widzę to powinieneś mieć na 3,4 pinie komunikację z KBC. Czy w twojej płycie KBC to NPCE783LA0DX?

#11 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez fifi88 • 10 stycznia 2015, 16:42
Pinout wygląda na taki sam. KBC jest takie jak napisałeś, faktycznie 3 i 4 pin ma komunikacje z KBC. Sprawdziłem tylko miernikiem i sygnał przechodzi.

#12 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez Usunięty Użytkownik 402 • 10 stycznia 2015, 17:42
To już chyba sprawa jest jasna. Skoro żaden akumulator nie jest odczytywany w systemie jako zainstalowany i nie pokazuje jego pojemności to od tego musisz zacząć naprawę.
Może naprawa jest banalna typu nie łączy gniazdo akumulatora, może przywiera któraś z diod na widocznym fragmencie schematu?
Jak wspomniałem o tym 3,3v na złączu a teraz go nie ma to trzeba to zweryfikować. Kbc podstawiałeś? <> choć to bym zostawił na koniec jak już sprawdzimy resztę.

#13 Re: Sony Vaio PCG - 71211M - nie ładuje baterii

przez fifi88 • 10 stycznia 2015, 17:44
Nie kbc nie podstawiałem nie mam takiego. Jestem dość początkujący jak byś mógł mi powiedzieć co jeszcze mam pomierzyć.
