#1 ThinkPad E14 NM-C421 identyfikacja elementów


przez bitserwis 8 lutego 2024, 14:18
Witam.
Płyta główna NM-C421 rev 1.0

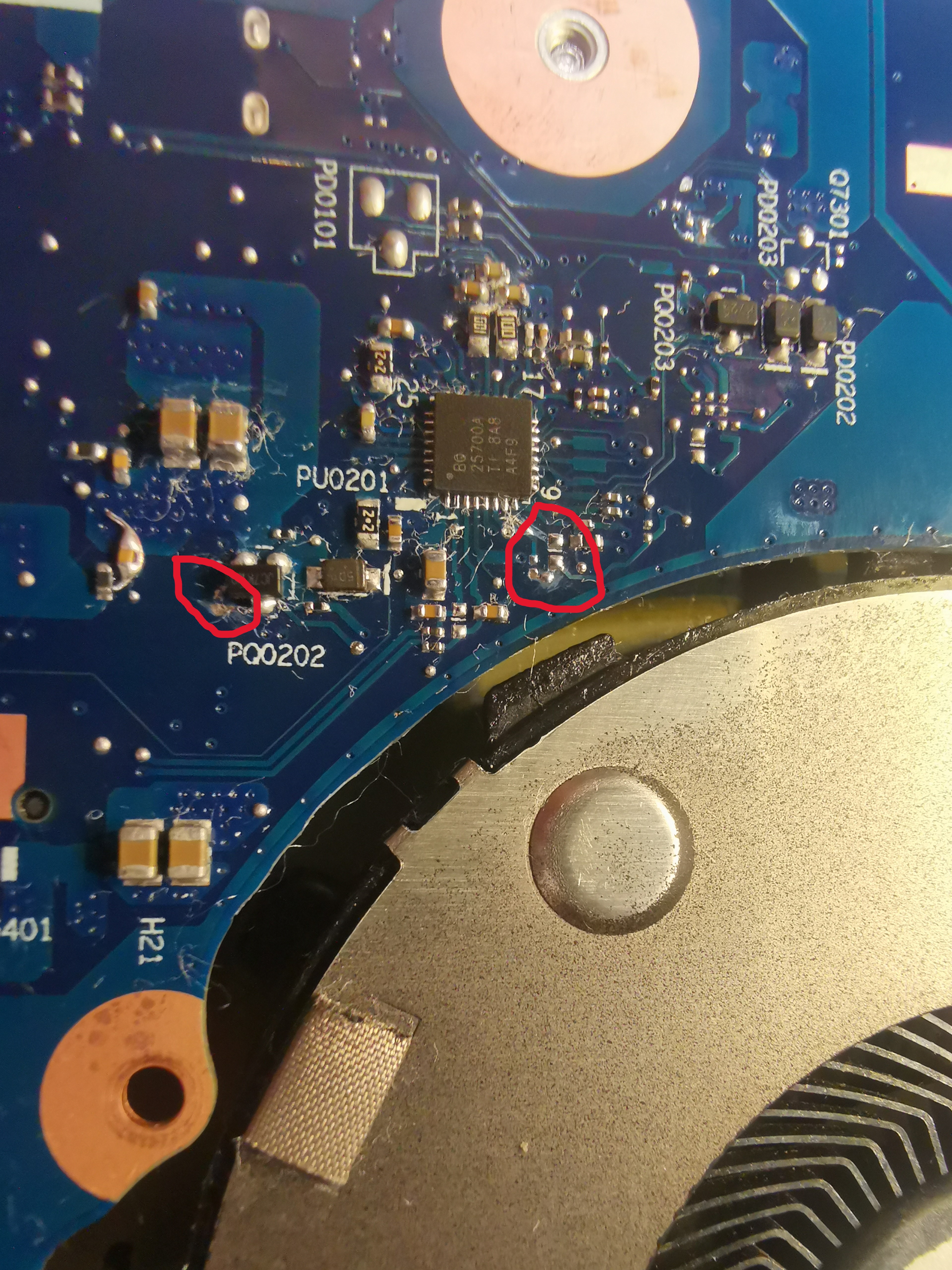

Laptop po zalaniu potrzebuje zidentyfikować dwa rezystory które są zjedzone. Zdjęcie poniżej. Jeden rezystor idzie do n.7 PU0202 natomiast drugi idzie do PQ0202.

Obrazek

Re: ThinkPad E14 NM-C421 identyfikacja elementów


przez Google Adsense [BOT] 8 lutego 2024, 14:18

#2 Re: ThinkPad E14 NM-C421 identyfikacja elementów  [ROZWIĄZANY]


przez marcinmarcin 8 lutego 2024, 14:45
Do 7 nogi PU0201 idzie PR0229 1/20W_82K_1%_0201, a ten drugi to PR0234 1/20W_100K_1%_0201

#3 Re: ThinkPad E14 NM-C421 identyfikacja elementów


przez bitserwis 8 lutego 2024, 15:55
Dzięki wielkie wszystko ruszyło wszystko działa.
