#1 Toshiba C50-B (da0blimb6f0) schematic or help needed identifying component

przez scobay • 19 kwietnia 2015, 00:26

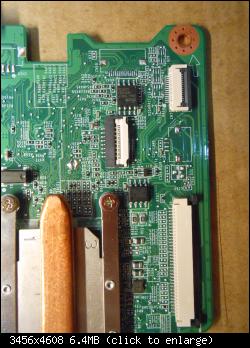

Hi I need help identifying u17 in this photo of board da0blimb6f0 rev:F.

Obrazek

Re: Toshiba C50-B (da0blimb6f0) schematic or help needed identifying component

przez Google Adsense [BOT] • 19 kwietnia 2015, 00:26

#2 Re: Toshiba C50-B (da0blimb6f0) schematic or help needed identifying component

przez swees • 19 kwietnia 2015, 11:07
I would bet on BR24G08F-3 - EEPROM (from ROHM).

#3 Re: Toshiba C50-B (da0blimb6f0) schematic or help needed identifying component

przez scobay • 19 kwietnia 2015, 12:36
swees napisał(a):I would bet on BR24G08F-3 - EEPROM (from ROHM).


Would that then be the Ec rom?

#4 Re: Toshiba C50-B (da0blimb6f0) schematic or help needed identifying component  [ROZWIĄZANY] 

przez Vogelek23 • 19 kwietnia 2015, 17:42
scobay napisał(a):Would that then be the Ec rom?
It seems to be a motherboard ID or, a security chip (I[super]2[/super]C communication EEPROM).
EC ROM isn't assembled on this MB (picture 1), because the U18 chip (EN25QH64-104HIP) contains a whole BIOS code (picture 2).

Obrazek Obrazek
(photos source: ebay.com)
