#1 Toshiba Satellite C855-1QE, pcb: PLF/PLR/CSF/CSR DSC MB prośba o ustalenie elementu

przez bwasyl • 4 października 2014, 09:28

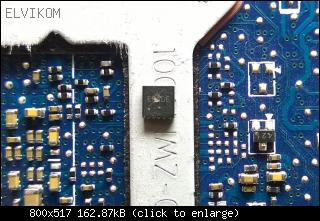

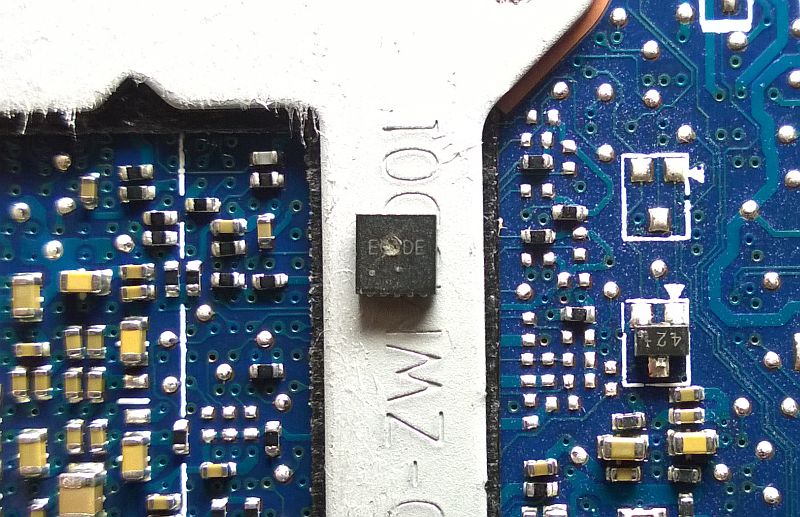

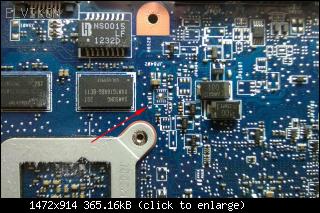

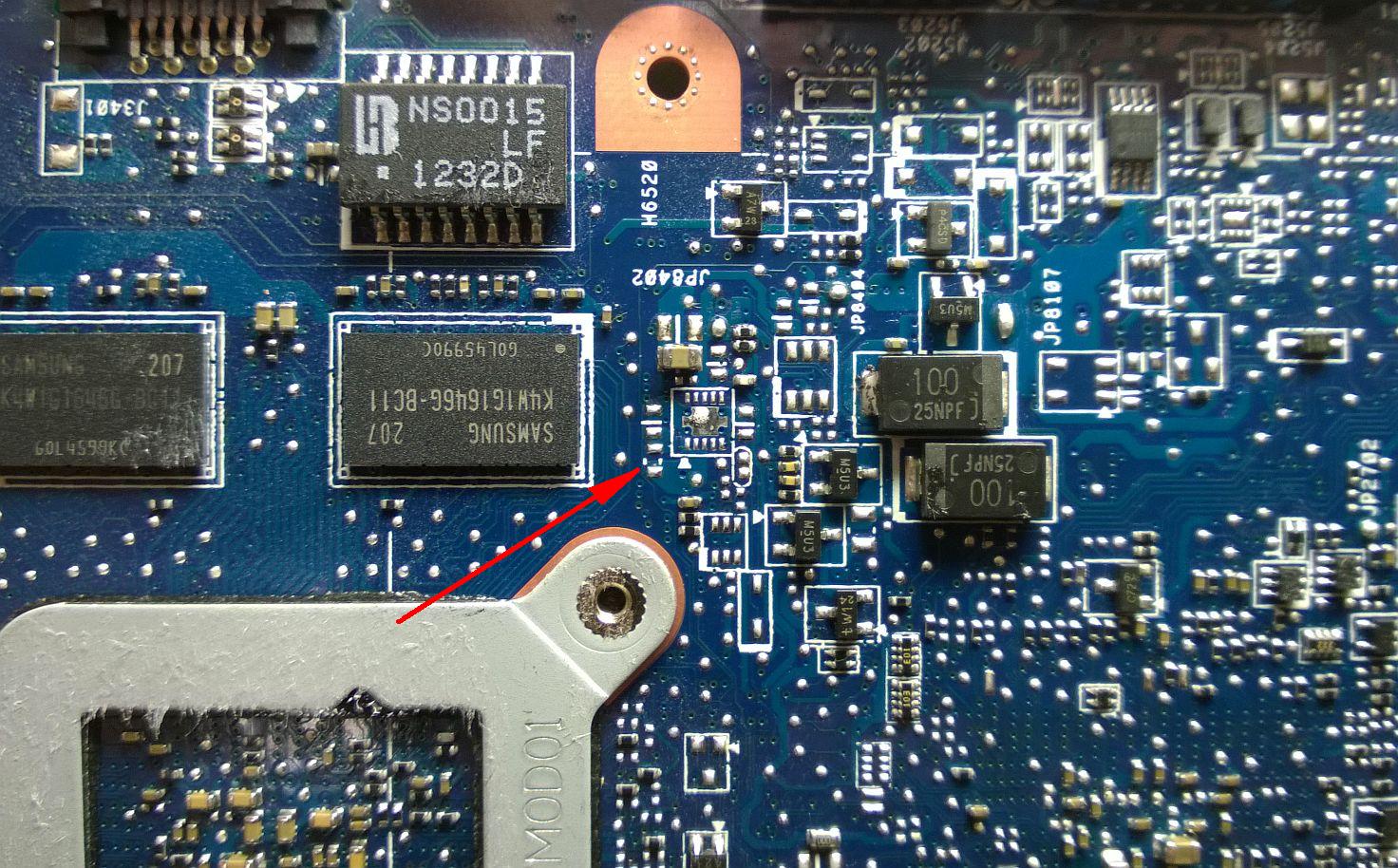

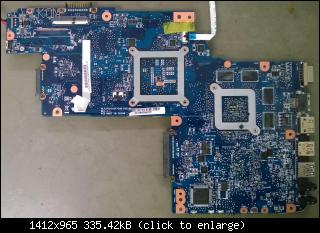

Proszę o identyfikację elementu na płycie PLF/PLR/CSF/CSR DSC MB. Nie znajduję nigdzie schematu a układ został częściowo spalony. Załączam zdjęcia płyty, miejsca w który ma być wlutowany układ i samego układu.

Obrazek
Obrazek
Obrazek

Re: Toshiba Satellite C855-1QE, pcb: PLF/PLR/CSF/CSR DSC MB prośba o ustalenie elementu

przez Google Adsense [BOT] • 4 października 2014, 09:28

#2 Re: Toshiba Satellite C855-1QE, pcb: PLF/PLR/CSF/CSR DSC MB prośba o ustalenie elem

przez Pawelbul • 6 października 2014, 09:24
Na płytach które posiadam układ ten ma oznaczenia EC2GC i na drugiej EC2IB. Co to za układ nie wiem.

#3 Re: Toshiba Satellite C855-1QE, pcb: PLF/PLR/CSF/CSR DSC MB prośba o ustalenie elem

przez jelonek • 6 października 2014, 21:34
Pawelbul napisał(a):Na płytach które posiadam układ ten ma oznaczenia EC2GC i na drugiej EC2IB. Co to za układ nie wiem.

Na mojej EC1YA.

#4 Re: Toshiba Satellite C855-1QE, pcb: PLF/PLR/CSF/CSR DSC MB prośba o ustalenie elem  [ROZWIĄZANY] 

przez amorphe • 7 października 2014, 08:33
Ja zidentyfikowałem układzik jako SY8063(BDBC) od Silergy Corp.
Niestety, mało informacji o nim samym.

#5 Re: Toshiba Satellite C855-1QE, pcb: PLF/PLR/CSF/CSR DSC MB prośba o ustalenie elem

przez pawel80 • 8 października 2014, 15:25
amorphe napisał(a):Ja zidentyfikowałem układzik jako SY8063(BDBC) od Silergy Corp.
Niestety, mało informacji o nim samym.

Dobrze kolega podpowiada.
Możliwe, że można za niego spróbować podstawić SY8033BDBC, ale na 100% pewności nie mam.

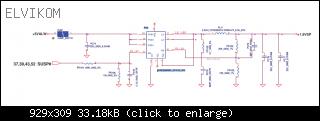

Siedzi on np. w Acerach LA-6901P, LA-8331P

[url=https://www.elvikom.pl/obrazki/_f/f_0023688.png]Obrazek[/url]

#6 Re: Toshiba Satellite C855-1QE, pcb: PLF/PLR/CSF/CSR DSC MB prośba o ustalenie elem

przez bwasyl • 10 października 2014, 09:15
Dziękuję wszystkim kolegom za zaangażowanie i pomoc, szczególnie koledze Amorphe za zidentyfikowanie układu, o co prosiłem.
Niestety zwarcie po wtórnej stronie układu powodował procesor co uszkodziło układ, możliwe też, że najpierw układ uległ przebiciu i to spowodowało uszkodzenie procesora. Trudno powiedzieć. Mimo wszystko po założeniu sprawnego procesora i podaniu napięcia z zewnętrznego zasilacza płyta ciągle się resetuje dość szybko - co ok 1,5s. Bez dostępu do schematu postanowiłem nie kontynuować naprawy...
