#1 Układ intersil 9538H

przez marcin223344 • 2 czerwca 2020, 19:22

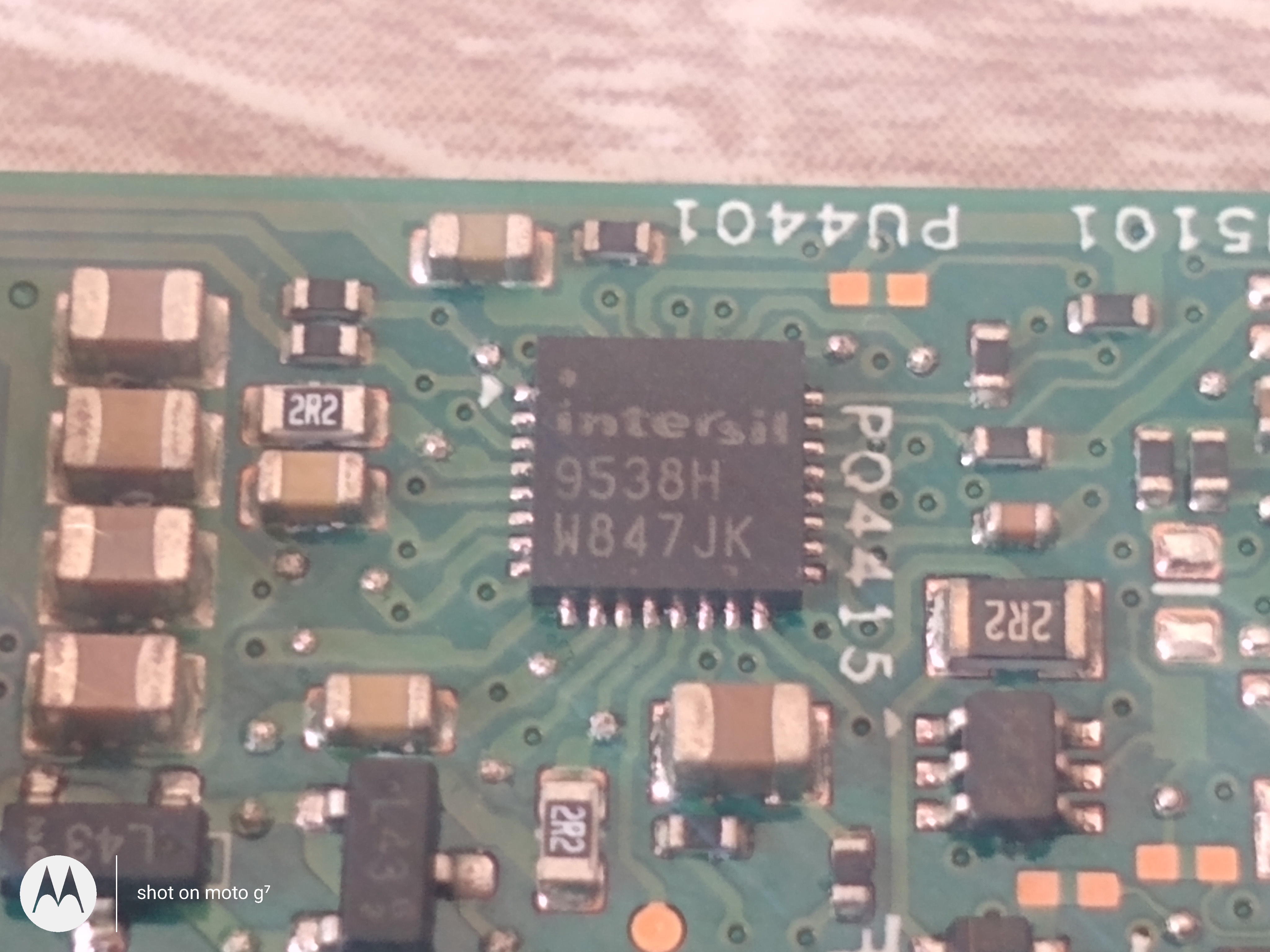

Hey mam takie pytanie czy ktoś może ma jakąś dokumentację albo pin out tego układu???
Zauważyłem że w nowych laptopach głównie Dell ale pewnie też i inne
Budowa zasilania obwodu chargera jest troszkę inna.
W klasycznej budowie mamy 2 mosfety połączone z rezystorem pomiarowym od strony głównej gałęzi zasilania 2 mosfety połączone z rezystorem pomiarowym od strony bateri oraz jeden mosfet do przełączania bateria/ładowarka.
W tych nowszych konstrukcjach np Dell stosuje 3 mosfety połączone z rezystorem pomiarowym od strony głównej gałęzi zasilania 4 mosfety połączone z rezystorem pomiarowym od strony bateri oraz jeden przełączający między zasilaniem/bateria
Czy ktoś może ma jakąś dokumentację odnośnie działania takiego obwodu lub kawałek schematu z jakieś płyty ??
Dziękuję

Obrazek

Re: Układ intersil 9538H

przez Google Adsense [BOT] • 2 czerwca 2020, 19:22

#2 Re: Układ intersil 9538H  [ROZWIĄZANY]

przez matic • 2 czerwca 2020, 20:33
marcin223344 napisał(a):Czy ktoś może ma jakąś dokumentację odnośnie działania takiego obwodu lub kawałek schematu z jakieś płyty ??
Hello!
This chip is ISL9538H.
It is used for example on the board LA-F611P.
The schematic for this board is available on the forum: schemat-dell-latitude-g3-compal-cal53-la-f611p-loki-g-15-17-t56967.html

It is not allowed to upload the complete charger part of this board here, because it covers more than one page of schematic.
