• Schemat Acer Aspire 1360 1520 Wistron EGERET 04215-3 48.49101.031

Teraz jest 14 grudnia 2024, 06:42

Schemat Acer Aspire 1360 1520 Wistron EGERET 04215-3 48.49101.031

 Zasady działu: Kliknij, aby przejrzeć zasady tego działu

#1 Schemat Acer Aspire 1360 1520 Wistron EGERET 04215-3 48.49101.031

przez cassiopeia345 • 16 sierpnia 2010, 20:33

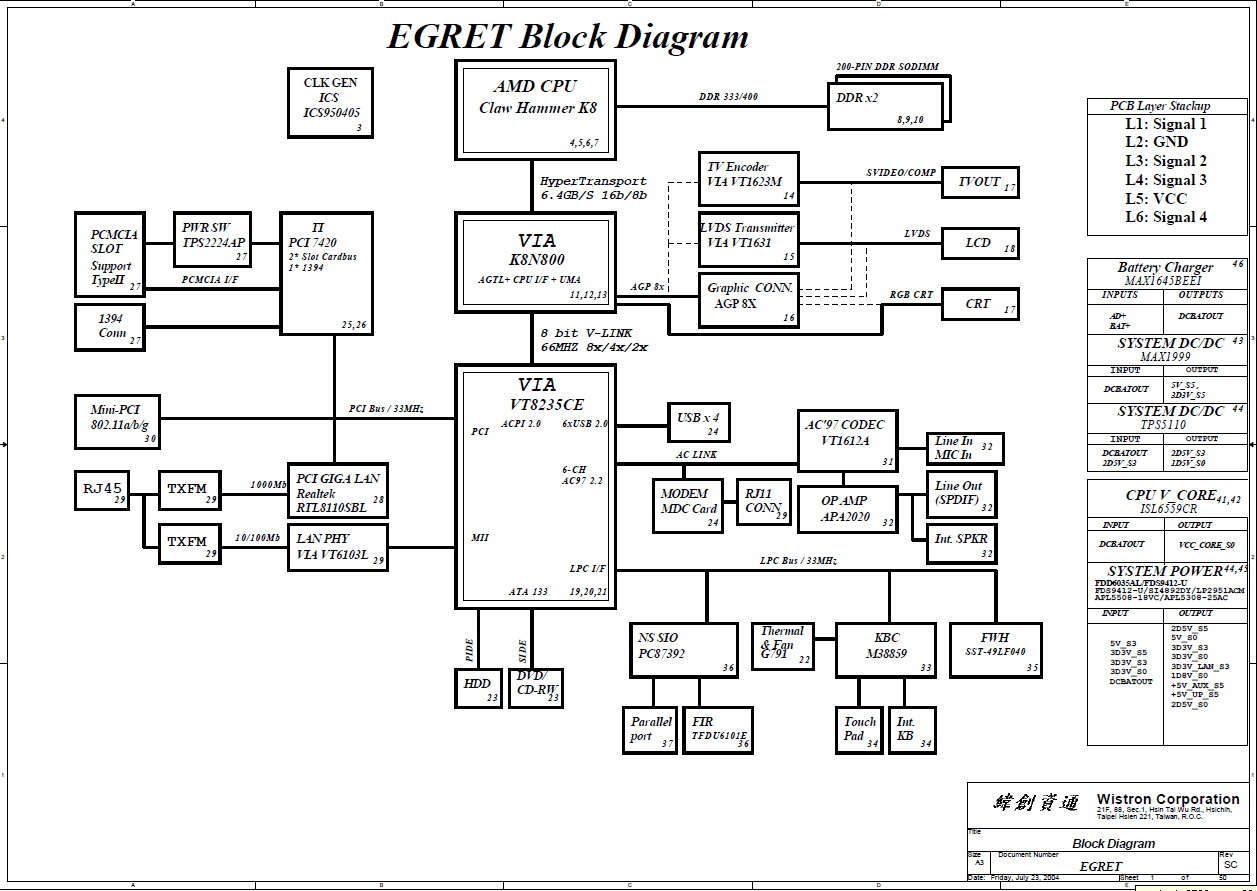

Schemat
Model: Aspire 1520 1360
Platforma: Wistron EGERET 04215 (UMA + DISCRETE)
Rev: -1

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Schemat Acer Aspire 1360 1520 Wistron EGERET 04215-3 48.49101.031

przez Google Adsense [BOT] • 16 sierpnia 2010, 20:33

#2 Re: Schemat Acer Aspire 1520 1360 EGRET

przez WIOLAD • 11 maja 2013, 15:09

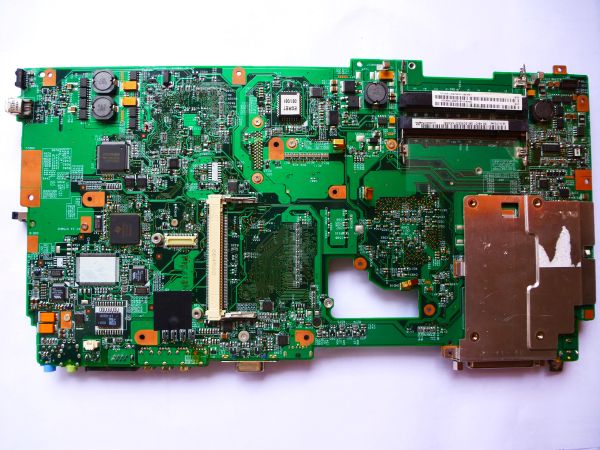

Zdjęcia płyty w HD (4000x3000)
Acer Aspire 1520 1360
Wistron EGERET M/B 04215-3 48.49101.031

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: Schemat Acer Aspire 1360 1520 Wistron EGRET

przez arnidz • 31 stycznia 2015, 14:04

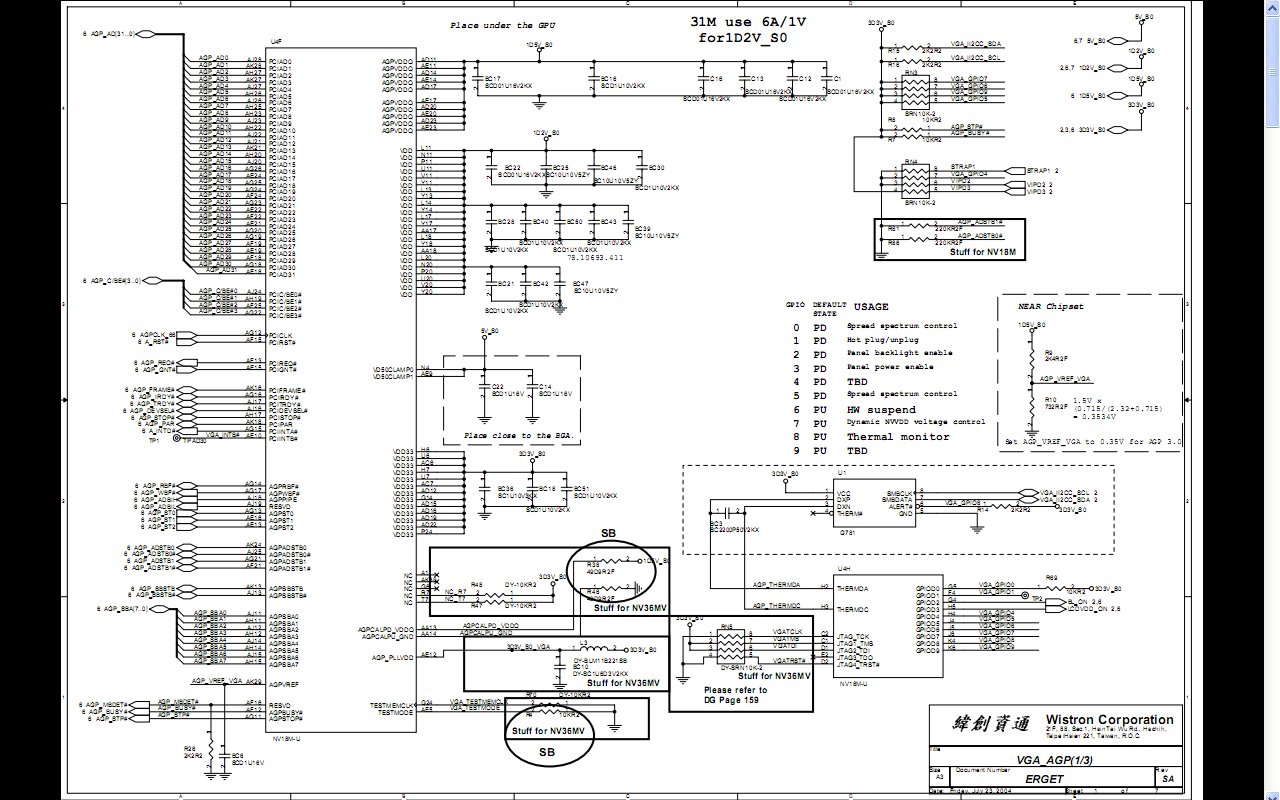

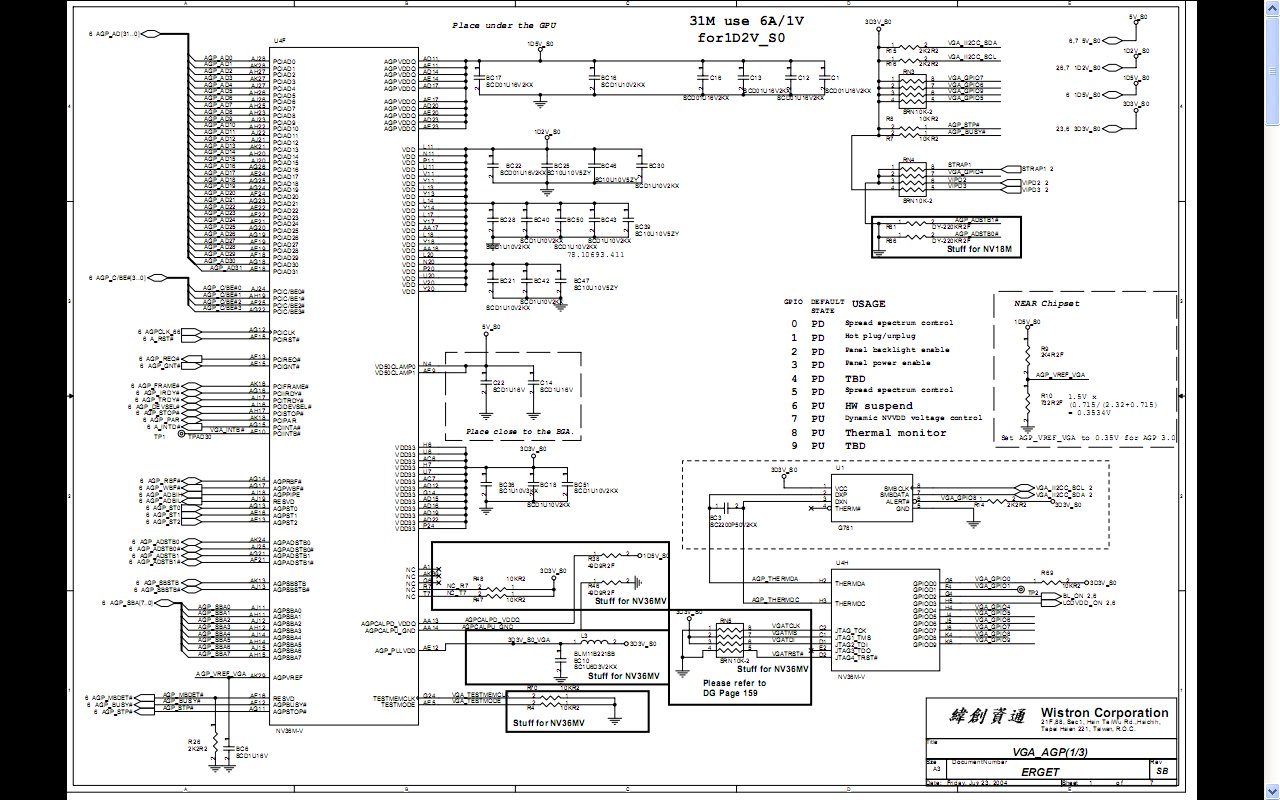

Schemat VGA Board
Model: Aspire 1520 1360
Platforma: Wistron EGRET
Rev: SA + SB

Obrazek Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Schemat Acer Aspire 1360 1520 Wistron EGRET

przez Google Adsense [BOT] • 31 stycznia 2015, 14:04
