#1 Xbox Series S - martwy, uszkodzony zasilacz

przez SPIOH1979 • 16 czerwca 2023, 11:53
Witam
Xbox Series S diagnoza to uszkodzony zasilacz. Zwarty mosfet widoczny na zdjęciu zidentyfikowany jako 6R600P6 (N-Ch 600V 7,3A 63W 0,6R) ale nie wiem co było w miejscu zaznaczonym na zdjęciu bo ten komponent dosłownie wyparował . Proszę o identyfikacje brakującego elelmentu.
Oznaczenie płyty; LITEON PA-1181-18MX REV:A
Obrazek

Re: Xbox Series S - martwy, uszkodzony zasilacz

przez Google Adsense [BOT] • 16 czerwca 2023, 11:53

#2 Re: Xbox Series S - martwy, uszkodzony zasilacz

przez ctro • 16 czerwca 2023, 15:29

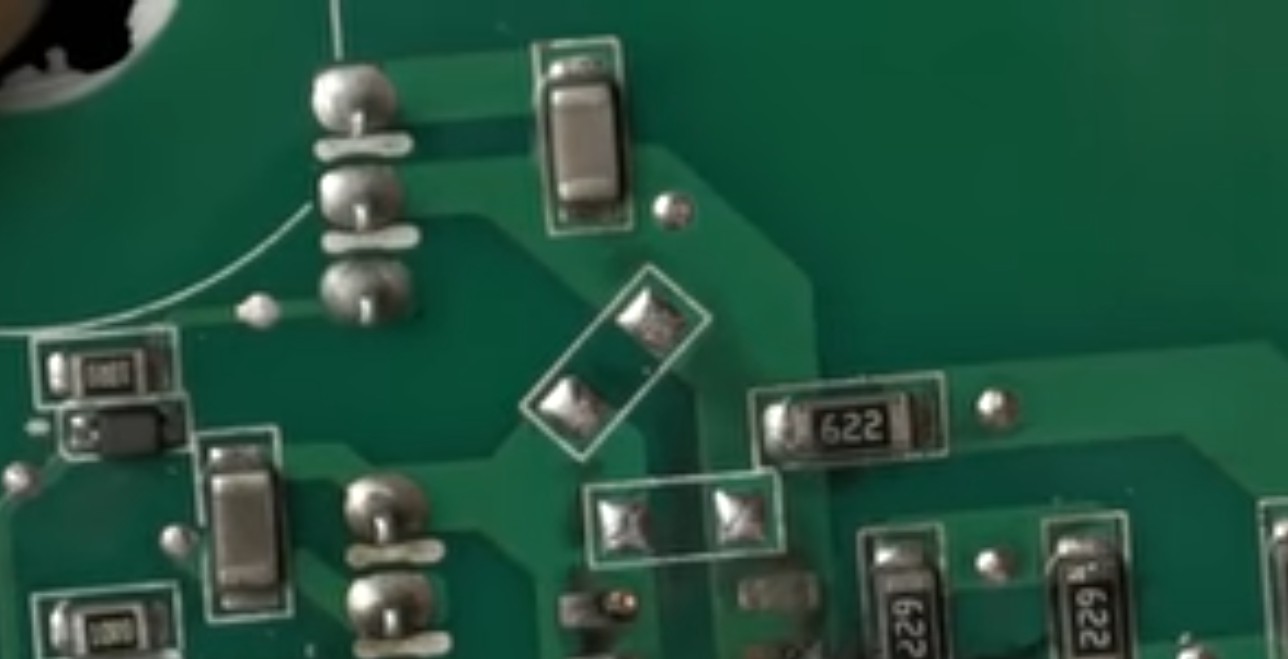

W tym miejscu powinien być kondensator. Niestety nie znam jego wartości.

Wygląda na taki sam, jak ten przy drugim mosfecie. Jeśli układ jest taki sam, to jest szansa, że pomierzysz tamten i będziesz miał rozwiązanie.
Obrazek

#3 Re: Xbox Series S - martwy, uszkodzony zasilacz

przez SPIOH1979 • 30 czerwca 2023, 11:27
ctro napisał(a):Wygląda na taki sam, jak ten przy drugim mosfecie. Jeśli układ jest taki sam, to jest szansa, że pomierzysz tamten i będziesz miał rozwiązanie.

Zmierzyłem ten kodensator pokazuje 242 pF tylko na jakie napięcie.

#4 Re: Xbox Series S - martwy, uszkodzony zasilacz

przez ctro • 30 czerwca 2023, 14:11
Ten kondensator jest na połączeniu gate z source mosfetu 6R600P6?

Wg karty w piku powinno być 30V, a jak przebiło mosfet, to poszło ile fabryka dała i się ulotnił. Pewnie fabrycznie był wstawiony 50V.
Obrazek

Raczej to będzie 220pf.

#5 Re: Xbox Series S - martwy, uszkodzony zasilacz  [ROZWIĄZANY] 

przez matic • 30 czerwca 2023, 14:32
ctro napisał(a):Ten kondensator jest na połączeniu gate z source mosfetu 6R600P6?
Not. It's connected between Drain and Source.
The voltage rating of this capacitor should be 1000V (1kV).

#6 Re: Xbox Series S - martwy, uszkodzony zasilacz

przez ctro • 30 czerwca 2023, 17:28
Masz rację. Wystarczyło spojrzeć na grubość ścieżek.

#7 Re: Xbox Series S - martwy, uszkodzony zasilacz

przez SPIOH1979 • 4 lipca 2023, 15:47
Mosfet i kondensator wymieniony i zasilacz działa. Zastosowałem jak poradził "matic" 1000V kondensator.
