Re: Re: Zamienniki układów BGA i innych
da Google Adsense [BOT] • 13 aprile 2021, 13:52
Laptop: Dell P28E
Płyta: AAL10 LA-B843P Rev: 1.0 (A00)
Wymiana układu: CPU SR23Y -> SR26K (i5-5200U -> i5-5257U)
Wynik: POZYTYWNY
Dodatkowe informacje:Czysty ME Region
Mimo tego, że poprzedni procesor miał max 15W a ten ma aż 28W, chłodzenie spokojnie daje rade przy pełnym obciążeniu. W programie AIDA64 przy obciążeniu zarówno procesora jak i grafiki, temperatury pozostają na poziomie max 81st bez throttlingu, także jeśli ktoś planuje upgrade - droga wolna
Płyta: AAL10 LA-B843P Rev: 1.0 (A00)
Wymiana układu: CPU SR23Y -> SR26K (i5-5200U -> i5-5257U)
Wynik: POZYTYWNY
Dodatkowe informacje:Czysty ME Region
Mimo tego, że poprzedni procesor miał max 15W a ten ma aż 28W, chłodzenie spokojnie daje rade przy pełnym obciążeniu. W programie AIDA64 przy obciążeniu zarówno procesora jak i grafiki, temperatury pozostają na poziomie max 81st bez throttlingu, także jeśli ktoś planuje upgrade - droga wolna
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
CELERON N2840 -> Pentium N3540)
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Model: Dell Inspiron 3542
Platforma: Cedar_Intel-MB FX3MC Rev:A00
Zamiana CPU z 4-generacji na 5-generację: i3-4005U (SR1EK) na i3-5005U (SR244)
Wynik: POZYTYWNY
Uwagi:
1. Wgranie biosu z modelu Inspiron 5749 (np 3443a12.rom). Oryginalnie wgrany bios typu 3442 nie obsługuje procesorów 5-generacji.

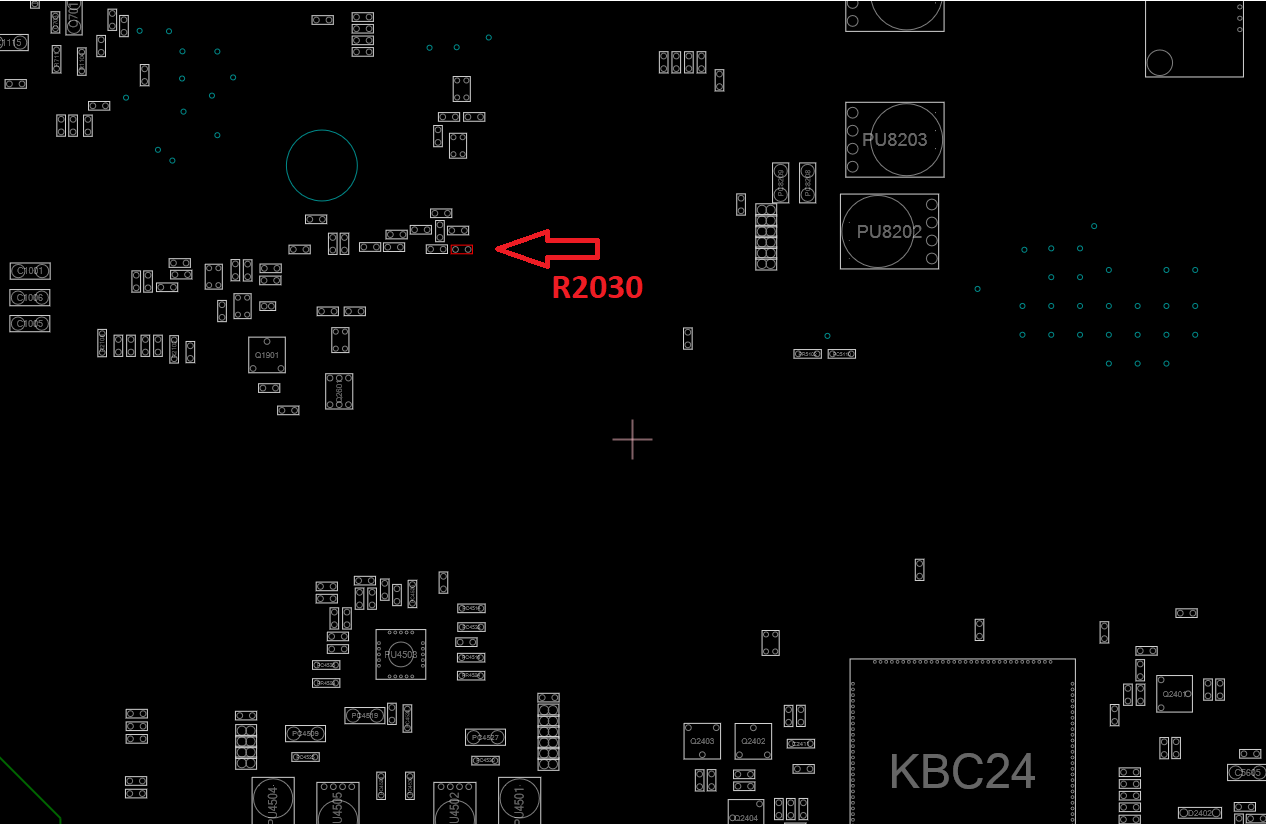

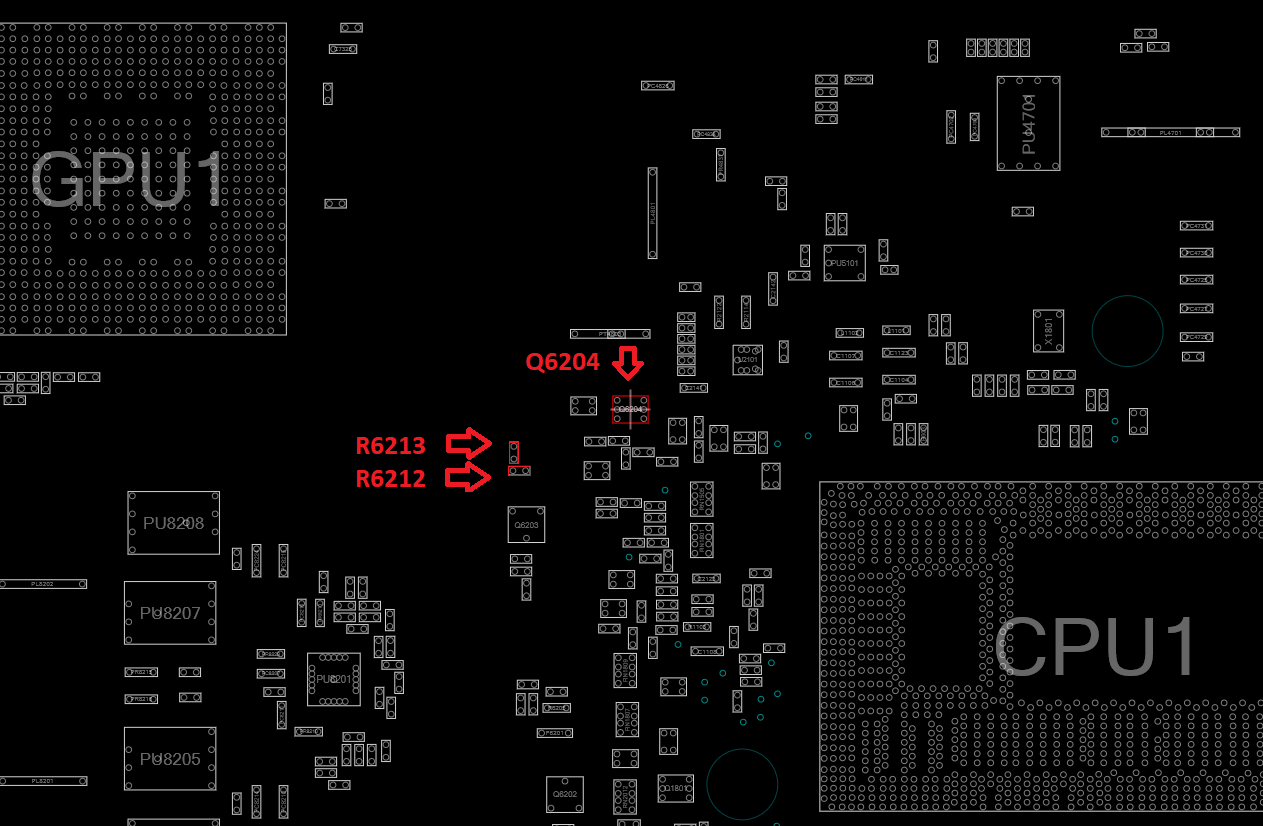

2. Przekonfigurowanie obsługi touchpad. Zmiany oznaczone na schemacie BDW i HSW:
- wstawienie Q6204 - 2N7002W
- wstawienie R2030 - 0 ohm
- przestawienie R6212 w miejsce R6213
Po tych zabiegach płyta startuje i działa touchpad.
Platforma: Cedar_Intel-MB FX3MC Rev:A00
Zamiana CPU z 4-generacji na 5-generację: i3-4005U (SR1EK) na i3-5005U (SR244)
Wynik: POZYTYWNY
Uwagi:
1. Wgranie biosu z modelu Inspiron 5749 (np 3443a12.rom). Oryginalnie wgrany bios typu 3442 nie obsługuje procesorów 5-generacji.
2. Przekonfigurowanie obsługi touchpad. Zmiany oznaczone na schemacie BDW i HSW:
- wstawienie Q6204 - 2N7002W
- wstawienie R2030 - 0 ohm
- przestawienie R6212 w miejsce R6213
Po tych zabiegach płyta startuje i działa touchpad.
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Model: Sony Vaio SVF13/SVF13N Series
Platforma: DA0FI1MB8D0 REV:D
Zamiana: PU1 NCP81101B na NCP81101 (bez żadnego sufiksu)
Wynik: NEGATYWNY
Uwagi: Układy nie są zamienne - zamontowanie układu bez sufiksu B powoduje, że płyta nie włącza się (na moment startuje i natychmiast się wyłącza); wlutowanie układu z sufiksem B przywraca działanie płyty. Sprawdzone na kilku sztukach, w tym wylutowanych z innej płyty (100% sprawne)
Platforma: DA0FI1MB8D0 REV:D
Zamiana: PU1 NCP81101B na NCP81101 (bez żadnego sufiksu)
Wynik: NEGATYWNY
Uwagi: Układy nie są zamienne - zamontowanie układu bez sufiksu B powoduje, że płyta nie włącza się (na moment startuje i natychmiast się wyłącza); wlutowanie układu z sufiksem B przywraca działanie płyty. Sprawdzone na kilku sztukach, w tym wylutowanych z innej płyty (100% sprawne)
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Model: Apple MacBook Pro 13" 4TBT TouchBar A1989
Platforma: 820-00850-A
Zamiana: U3200 CD3215C00Z na CD3215C00 (bez sufiksu)
Wynik: NEGATYWNY
Uwagi: Układy nie są zamienne - zamontowanie układu bez sufiksu powoduje, że urządzenia USB2/3 nie są widoczne na obu portach po lewej stronie (ładowanie działa poprawnie na obu portach); wlutowanie układu z sufiksem Z przywraca pełne działanie obu portów USB-C po lewej stronie. Sprawdzone na trzech różnych egzemplarzach.
Platforma: 820-00850-A
Zamiana: U3200 CD3215C00Z na CD3215C00 (bez sufiksu)
Wynik: NEGATYWNY
Uwagi: Układy nie są zamienne - zamontowanie układu bez sufiksu powoduje, że urządzenia USB2/3 nie są widoczne na obu portach po lewej stronie (ładowanie działa poprawnie na obu portach); wlutowanie układu z sufiksem Z przywraca pełne działanie obu portów USB-C po lewej stronie. Sprawdzone na trzech różnych egzemplarzach.
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Re: Zamienniki układów BGA i innych
da Google Adsense [BOT] • 12 dicembre 2023, 19:01
